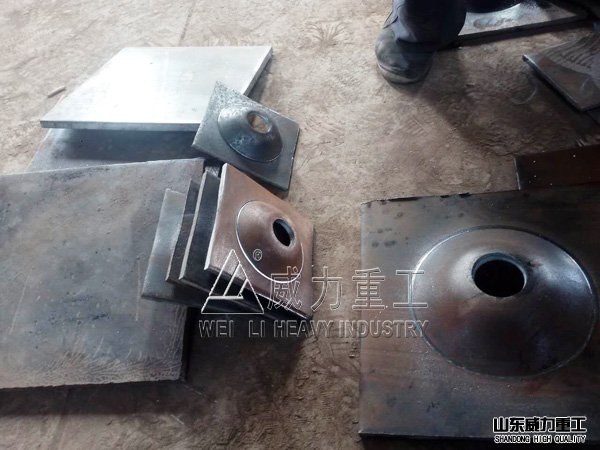

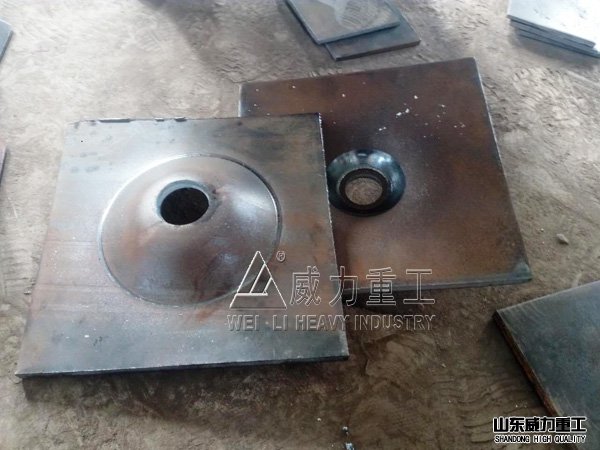

框架式的液壓機適用于壓裝、校正、拉伸、彎曲、成型、落料、翻邊等多種沖壓工藝，也適用于粉末冶金、汽車零部件、家用電器、廚房用具等壓制成型工藝。根據工件、工藝不同，山東威力重工可按需設計定做合適噸位結構的框架式液壓機。文中是公司專門為客戶設計研發的一款400噸框架式油壓機，搭配錨桿托盤模具，可一次沖壓成型150x150x10mm錨盤，搭配自動送料機，實現錨桿托盤自動化生產，可一份中出8-10塊左右。故而，這款400噸框架式油壓機也稱400噸框架式錨桿托盤成型油壓機。

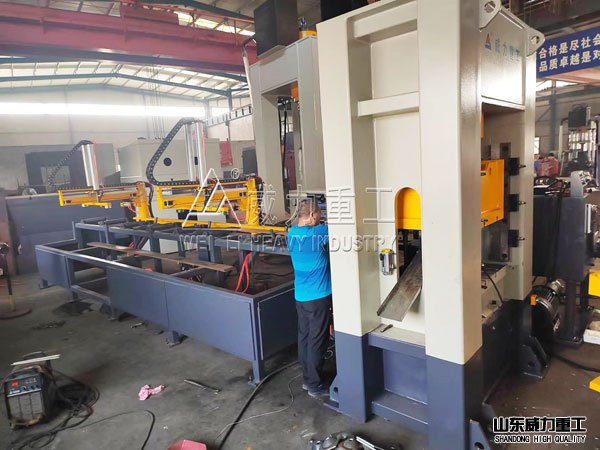

400噸框架式錨桿托盤油壓機生產線的生產流程：
全自動錨桿托盤生產線包含400噸框架式錨桿托盤油壓機、自動送料機、錨桿托盤模具和出料裝置等。設備流程：伺服送料機—>油壓機沖裁成型—>成品輸出
6米長的帶狀條形鋼板用叉車或吊車放置到儲料區；輔助工具將板材放到自動送料線，送料系統運行，條型鋼板往前移動，400噸框架式油壓機剪斷沖壓成形，經過氣動推料推出成型托盤經過輸送托輪滑出料，到此所有動作完成，重復送料系統的動作，把下一條鋼板放到送料線上，送料系統開始下一個送料循環。
400噸框架式錨桿托盤成型油壓機的特點：
1、400噸框架式錨桿托盤成型油壓機采用框架式結構，剛性好、精度高、抗偏載能力強；
2、采用整體式插裝閥集成系統，泄露點少，動作可靠，使用壽命長；
3、配置導軌自動潤滑裝置；
4、400噸框架式錨桿托盤成型油壓機采用PLC控制的電氣系統，結構緊湊，工作靈敏、可靠，柔性好；
5、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便；
6、可實現定壓、定程兩種成型工藝，具有保壓延時功能，延時時間可調；
7、滑塊可通過定位銷聯為一體，實現單動工藝動作；
8、400噸框架式錨桿托盤成型油壓機采用按鈕集中控制，具有調整、手動及半自動三種操作方式。

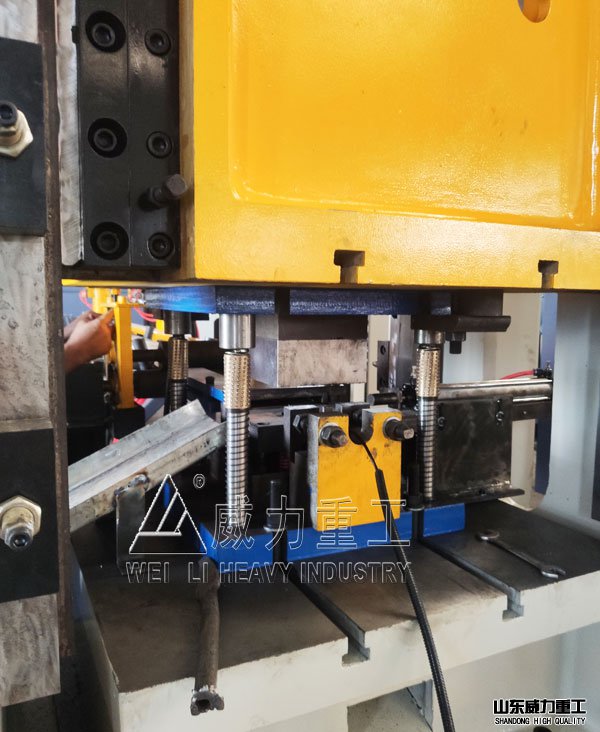

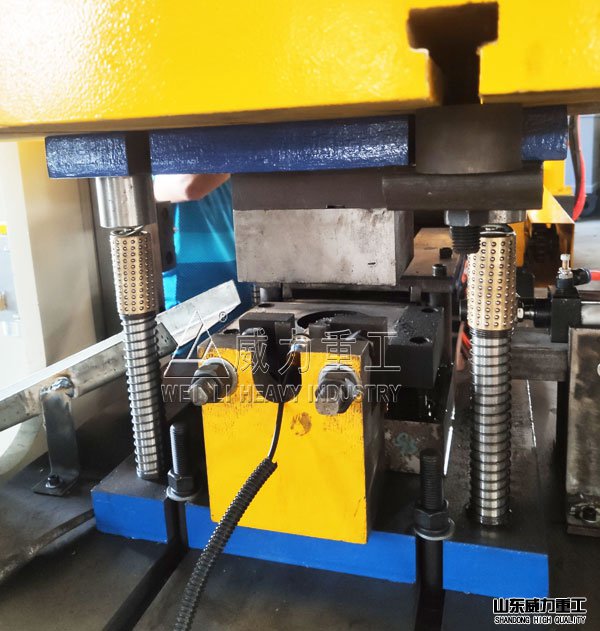

錨桿托盤模具：
生產的礦用錨桿托盤模具，錨索托盤模具，根據壓制的托盤尺寸以及厚度，定制合適型號的錨桿托盤模具。經過多次托盤模具升級改造，專利技術錨桿托盤模具，沖壓剪切拉伸一次成型，加工效率高，一次成型無需二次加工。錨桿托盤模具-錨索托盤沖剪一體模具能夠大大提高生產效率，便于更換易損件，廢料好清理，降低生產成本，降低勞動強度，保證了操作人員的生產安全。山東威力重工可根據客戶的需要設計所需的錨桿托盤模具，此種模具是公司的專利產品，更能確保機器的使用壽命。

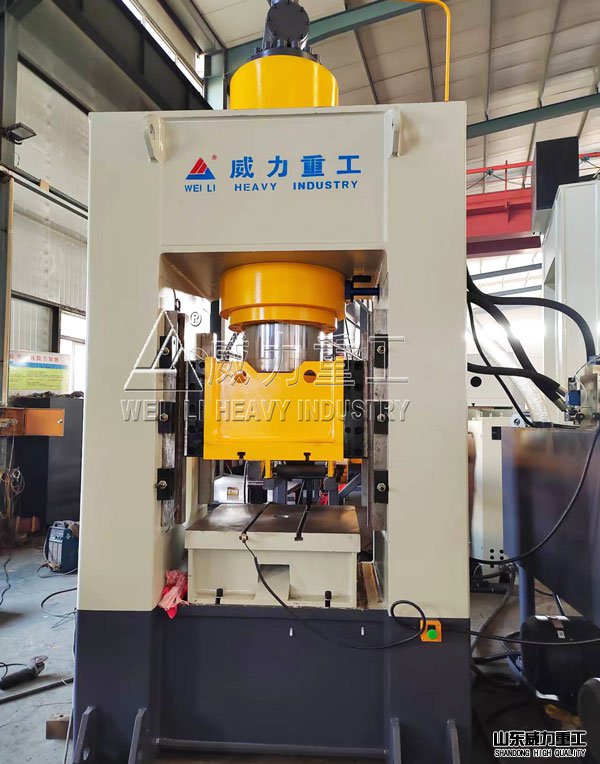

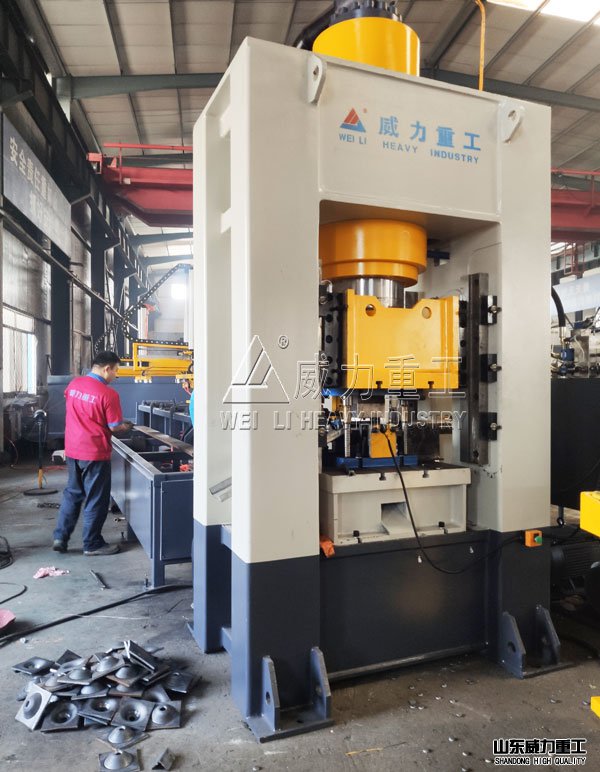

400噸框架式錨桿托盤成型油壓機的組成結構：
1、液壓機機身：
400噸框架式錨桿托盤成型油壓機主機機身采用預應力組合框架結構，上橫梁、方立柱、底座通過拉桿鎖母預緊構成組合框架，并經應力變形分析，確保主機機架的剛性，立柱內側布置四角八面可調導軌作為滑塊的導向。
——上梁
上梁采用 Q235-A 鋼板焊接而成的箱式結構，焊接方式采用二氧化碳?xì)怏w保護焊接，焊接后進行退火處理，徹底消除內應力，上梁上平面裝有安全維修平臺、充液油箱，四周有安全防護欄，外形美觀。
——滑塊
滑塊采用 Q235-A 鋼板焊接而成的箱式結構，同上梁一樣采用二氧化碳?xì)怏w保護焊，退火處理。滑塊下平面設有 T 型槽，間距 300mm（也可以根據用戶需要定做），滑塊的四角裝有四角八面的可調導軌。
——底座
底座焊接結構和工藝方式同上梁、滑塊。
——工作臺
400噸框架式錨桿托盤成型油壓機工作臺結構同上梁、滑塊為箱式結構，焊接后退火處理。工作臺上平面設有 T 型槽，T 型槽間距 300mm(可以根據用戶要求定做)，工作臺上面橫向和縱向中心線上均加工有模具定位槽。
2、采用獨立控制柜，控制柜內加裝空氣開關、繼電器等電器控制系統，通過程序?qū)崿F(xiàn)各種報警信號、限位開關與動作實現程序聯鎖，為方便操作，采用面板集中控制，您可通過上面的操作按鈕和選擇開關來操作。
3、充液系統
充液系統由充液閥和充液筒兩部分組成。
當400噸框架式錨桿托盤成型油壓機滑塊快速下行時，由于主油缸上腔的負壓而吸開充液閥的主閥，使充液筒內的大量油液流入主缸上腔，以使滑塊能順利的快速下行。卸壓時，控制油首先進入控制閥內，使其控制活塞克服彈簧力，推動卸荷閥芯下行，使主缸上腔的高壓油通過卸荷閥芯與充液筒內接通，達到卸壓的目的。
在充液筒上部設有長形油標，用來觀察油位。充液筒旁的溢流管，把充液筒的容積分為兩部分：下部油液是供滑塊快速下行用的，上部容積則是容納滑塊回程時，400噸框架式錨桿托盤成型油壓機主缸上腔排出的油液。在充液筒的側下部，裝有一閘閥，用于定期更換油液。
充液閥是用閥座上的螺紋與油缸缸底緊固聯接的，并用O形密封圈密封。充液筒是由中部平面與主缸上端面相聯接，并用螺栓緊固，耐油橡膠墊密封的。在筒的蓋上設有通氣孔，在充液筒內設有吊鉤。
400噸框架式錨桿托盤成型油壓機安裝調試及售后服務：
1、400噸框架式錨桿托盤成型油壓機地基由廠家提供圖紙，用戶負責具體的施工；
2、產品在供方廠內裝配完畢后，及時通知用戶具體的發貨時間及安裝所需的準備工作；
3、油壓機廠家負責400噸框架式錨桿托盤成型油壓機在用戶使用現場的調試工作，用方配合，并提供安裝所需要的起重設備
4、用戶準備好優質供電電源等必須條件；
5、400噸框架式錨桿托盤成型油壓機在用戶現場安裝調試過程中，生產線對使用方相關人員提供免費的培訓和技術咨詢服務；
6、安裝調試完畢，按雙方所簽訂的技術合同和相關技術附件，雙方共同簽字驗收；
7、質量保證期為驗收合格之日起壹年，在保修期內，非用戶原因造成的零部件損壞免費更換，但用戶違規操作造成的損害（不在保修范圍內；
8、400噸框架式錨桿托盤成型油壓機為批量產品，供方能夠提供強大的配件支持，所以保質期外，也能夠得到及時維修服務和配件供應，需方只收取成本費用；
